SS - 285 Balao / Sea Tiger
dal Film Disney:
"Operazione Sottoveste"
1 / 18
2 / 18
3 / 18
4 / 18
5 / 18
6 / 18
7 / 18
8 / 18
9 / 18
10 / 18
11 / 18
12 / 18
13 / 18
14 / 18
15 / 18
16 / 18
17 / 18
18 / 18
❮
❯
|
L´originale |
La classe Balao ha rappresentato una delle più grandi ed importanti tra le classi di sommergibili statunitensi della Seconda guerra mondiale. Molto simile a quelli della precedente classe Gato.
I battelli, differivano principalmente nelle sistemazioni interne, ma la differenza più significativa fu l'uso dell'acciaio ad alta resistenza che permetteva una maggiore profondità operativa che raggiunse 122m nelle prove.
Il capoclasse USS Balao è stato utilizzato nel noto film Operazione sottoveste, del 1959.
Furono centotrentadue i sommergibili di questa classe ordinati, ma per alcuni di loro la costruzione venne cancellata a causa della fine della guerra.
Nel dopoguerra i vascelli sono rimasti in servizio per lungo tempo, aggiornati a vari standard chiamati GUPPY e aggiornati con molte delle invenzioni tedesche in materia di sommergibili.
La propulsione era del tipo diesel elettrica con i motori diesel collegati ai motori elettrici a loro volta direttamente collegati agli assi delle eliche.
Nel dopoguerra i sommergibili classe Balao USS Apogon e USS Pilotfish vennero affondati nel corso degli esperimenti atomici dell'atollo di Bikini.
CARATTERISTICHE
|
| Nome: |
Classe Balao |
| Dislocamento: |
1.550 ton in superficie |
|
2.460 ton in immersione |
| Velocità: |
20 Nodi in superficie |
|
9 Nodi in immersione |
| Dimensioni: |
- 93 m lunghezza
- 8,31 m larghezza
|
| Propulsione: |
Diesel/Elettrico
- 4 motori diesel General Motors da 1.350 CV
- 2 motori elettrici da 1.020 KW
- 2 gruppi di batterie ricaricabili a 126 celle
|
| Elica: |
2 x 4 pale, passo fisso |
| Profondità operative: |
- 90 metri quota operativa
|
| Autonomia: |
- 11.800 miglia in superficie a 10 nodi
- 100 miglia in immersione a 3 nodi
|
| Armamento alla costruzione: |
- 1 cannone da 127/25mm
- 1 cannone AA da 76/50mm
- 1 cannone AA da 40mm
- 2 mitragliere AA da 12,7mm
|
| Siluri: |
10 Tubi lanciasiluri da 533 mm (6 anteriori + 4 posteriori) |
| Equipaggio: |
85 uomini |
Fonte: Wikipedia |
Il modello |

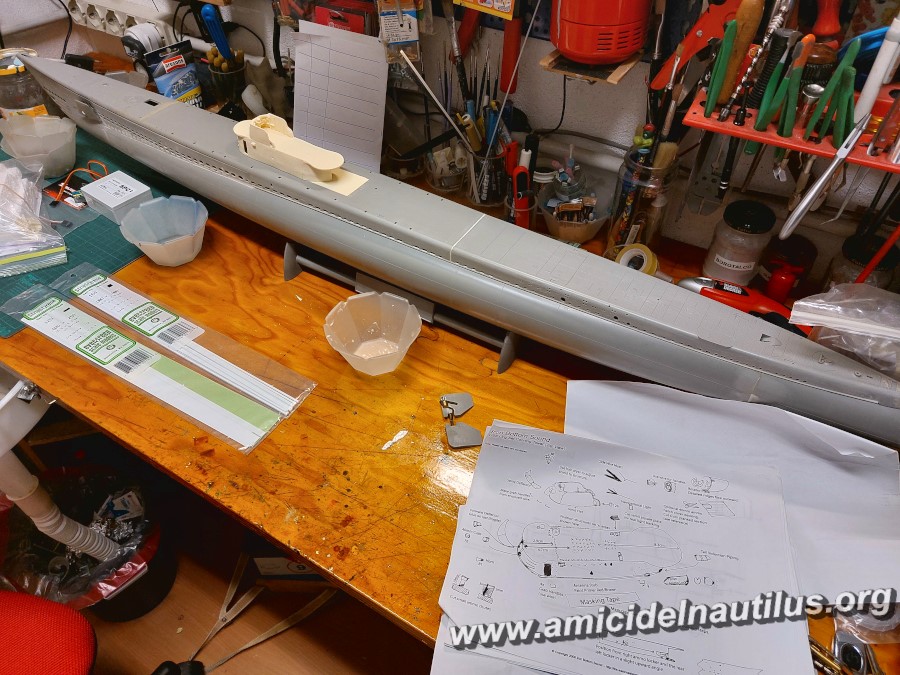

Utilizzando come base la scatola di montaggio della Revell del Gato in scala 1:72 ho realizzato il famoso sottomarino del film "operazione sottoveste" del 1959

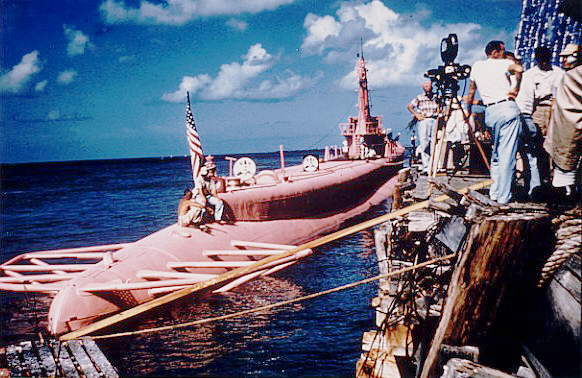

Nonostante diversi "problemi" avuti nella ricerca della documentazione su quale sia stato il sottomarino utilizzato per le riprese del film, sembra che il sottomarino verniciato di rosa sia stato l´SS-285 Balao, il capoclasse.
Anche se ....... non ne sono convinto.
Guardando e riguardando il film, nel sottomarino verniciato di rosa, si vedono degli sfiati lungo le fiancate che il Balao non ha. È anche vero però che questi sottomarini hanno subito durante la vita operativa numerose modifiche e trasformazioni.
Insieme al Balao sono stati utilizzati altri due sottomarini per le riprese del film:
- l´SS-311 Archerfish verniciato di rosa anche nella realta,
- l´SS-393 Queenfish utilizzato nelle scene iniziali e finali del film verniciato nei colori originali

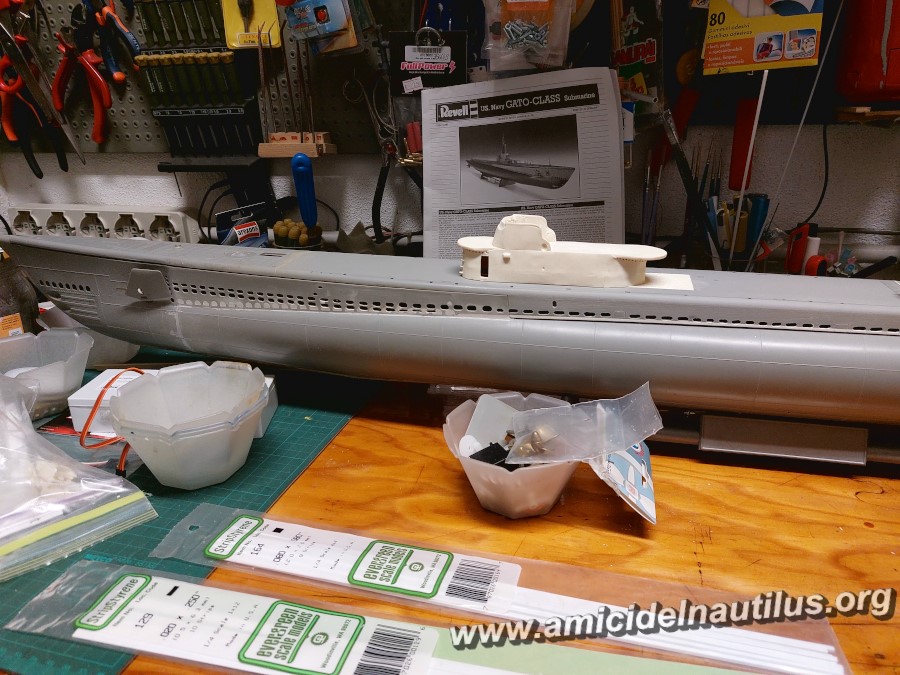

La classe Balao differiva dalla classe Gato principalmente nella torretta e in pochi altri particolari. Il problema più grosso, è stato realizzare la torretta in resina. Più corta di quella del Gato e con una diversa disposizione dei periscopi.
In questo sottomarino ho sperimentato il nuovo sistema SAS "Sistema Semi Aspirato".
Quando il sottomarino è in immersione, per emergere, utilizza l´aria contenuta nel tubo dove risiede tutta l´elettronica. Non appena il sottomarino raggiunge quota periscopio una valvola si apre e "pesca" aria fresca dall´esterno.
Comandi abilitati 4:
- Motori
- Timone di direzione
- Timoni di profondità anteriore e posteriore
- Pompa di immersione/emersione
Elenco componenti:
- 4 microservi per i timoni di direzione, profondità e per il compressore/valvola di sfiato
- interruttiore magnetico autocostruito
- regolatore di velocità 15A
- microcompressore 3V
- microswitch
- ricevente Hitec a 7 canali con Fail Safe
- 2 motore Spedd 300 ridotti
- 2 Soffietti piccoli Graupner
- Batteria Li-Po 3s1p 4.000mA - 11,1 V
|
Alessio M. |
|
 |
 |
